海康威视视频会议解决方案

2020-3-24 23:53| 发布者: admin| 查看: 30062| 评论: 0

公司标识(原图)

智能交互会议平台

应用解决方案

版本号:V1.0

第1章 系统概述

1.1 概述

1.2 需求分析

1.3 系统设计原则

第2章 解决方案与配置

2.1 系统组网

2.1.1 小型会议室

2.1.2 中型/大型会议

2.1.3 分支机构

2.2 屏体设计原则可视角度

2.3 系统优势和特点

第3章 业务功能

3.1 白板书写

3.1.1 超清显示、高速书写

3.1.2 畅快淋漓、锋芒毕露

3.1.3 扫码带走、一键分享

3.2 投屏分享

3.2.1 无线投屏、摆脱“有线”束缚

3.2.2 灵活批注、激发无限思维

3.2.3 镜像控制、近在眼前

3.2.4 分屏展示、同步演示

3.2.5 远程展示、安全可靠

3.2.6 多屏互动、互联视界

3.3 远程会商

3.4 多功能应用

3.4.1 高效小工具、快人一步

3.4.2 欢迎词展示

3.4.3 企业文化宣传、形象展示

3.4.4 云直播应用

3.4.5 灵活的功能扩展

第4章 设备介绍

4.1 智能交互会议平台

4.1.1 产品简介

4.1.2 功能特性

4.1.3 技术参数

4.2 移动支架

4.3 投屏器

4.4 OPS

第5章 施工方案

5.1 实体墙壁挂安装

5.2 移动支架安装

5.3 屏幕尺寸建议

第6章 应用案例

6.1 北京中国建设银行总行

6.2 临沂市河东区沂州古城智能化建设项目

6.3 其他案例

第1章 系统概述

1.1 概述

企业的运转里,会议是必不可缺的一部分,主要涉及到企业内部的信息传达、决策商议和落实工作,会议的重要程度不言而喻。然而从会议的形式方面看,我们却看到老旧的会议模式沿用了多年,虽然能效低、形式少、效果差等毛病都被众多企业看到,但大家却没法提出相关的解决措施,原本可能让企业快速提升、提速的会议决策过程中却变成了冗长的“拖后腿”环节。

经济的高速发展和数字化的快速推进,乃至前沿智能科技的深度普及,都对现代企业会议办公提出了更高的要求,也创造了更好的条件。组织结构的扁平化和网点化以及个体价值的日渐凸显,使高效沟通和异地协作成为了现代企业会议的基本要求,而会议室办公设备的智能化升级便成为了企业的最佳选项。

在现代会议室中,数字化显示设备成为了不可或缺的组成部分。而这场会议室革命的推动者就是--智能交互会议平台。智能交互会议平台集成了投影机、电子白板、幕布、音箱、电视、电脑等诸多会议室办公设备,化繁为简使会议室环境更为简洁舒适,同时其高清晰度、高亮度、高对比度的显示特性,解决了传统投影仪设备在显示效果上对光线过多依赖的不足和限制。此外,智能交互会议平台还可以通过互联网实现会议现场音视频和屏幕书写内容的跨空间实时传输,完美展现远程视频会议的应用场景魅力。

随着电子政务、企业无纸化办公、远程协同办公等需求的逐步释放,细分需求会越来越多,使用面会越来越广,基于上述基本应用需求,海康威视智能交互会议平台应运而生,整合多种面向会议场景下的应用软件,能够推动更高效率的协作,减少会议过程中不必要的麻烦,让会议不再受时间、空间的限制,省去一系列繁琐的会前准备和会议内容整理工作,让您的会议更智能、更快捷、更高效!

1.2 需求分析

1、一场“革命”带来的效率突破!

根据调研统计分析,百分之八十的会议组织者因会议设备问题困扰,传统的会议过程中通过投影机和白板解决演示、书写共享的问题,而会议室内的设备连线麻烦,内容书写、擦除使用不方便,会议室内设备能达到可以用即可!

而伴随着全球经济化,在建立全球视野经营标准的过程中,企业会议的形象与效率环节至关重要,全球高品质智能交互会议系统必不可少,会议室的使用现状也从勉强可以用到现在的追求卓越品质和高质量的一个突破性转变,摒弃传统会议室设备繁杂的连线,冗余的会前准备,会议室使用变得更加便捷和高效

2、跨部门跨区域协同工作,打破“壁垒”!

越来越多的企业拥有模块化团队的合作模式,企业员工共同参与同一个项目,一旦项目完成,项目团队随之解散投入到新的工作项目中,这样的模式更为灵活,同时也涉及到跨部门跨地区的团队协作,如何消除异地协作中的信息传递障碍成为亟需解决的一个问题。

远程会议的快速发展使得协作成为了可能,海康智能交互会议系统无缝集成了视频会议系统,构建完整的视频会议协作系统,即使身处异地,通过智能交互平台亦可实现更快捷、更清晰、更有互动性的内容共享和创意沟通!创造出更具互动性的团队活力!

3、更稳定更安全的会议挑战!

当前,国内众多企业面临着数字化转型升级的关键时期,BYOD也成为数字化转型的变化之一,无论企业员工还是访客,更多的携带个人PC/手机/平板进入工作环境,办公效率提升的同时,对企业安全同时提出更多需求。

海康智能交互会议平台提供多种网络模式,有较高的信息安全需求时,可采用单机模式,让共享仅在访客与智能交互会议平板之间进行,而需要用到企业内部相关数据时,可通过管理软件可一键搜索到内部对应人员电脑,调取对应数据展示,会议结束即释放对应资源,无需通过U盘导出,确保会议使用过程中的便捷性的同时保证会议过程中数据的安全性!

1.3 系统设计原则

本方案的设计理念和目标是:系统可靠、运行稳定,并采用当前国际主流技术,平台开放,性能优良,功能完整,使用便捷,确保系统建成后将完全符合系统需求所定义的功能和技术指标。

智能交互会议平台的规划设计围绕智能交互会议平台的企业办公应用的需求为导向,以“高效”、“协作”、“安全”为目标、以计算机应用技术为手段。

平台的规划建遵循以下原则:

统一设计

统筹规划,统一设计平台结构,尤其是应用系统建设结构、系统扩展规划等内容,需从全局出发、从长远的角度考虑。

技术先进

平台的设计需满足建设先进性的要求,把科学的管理理念和先进的技术手段紧密结合起来,提供先进合理的业务流程;平台将使用先进成熟的技术手段和标准化产品,使系统具有较高性能,符合当今技术发展方向,确保系统具有较强的生命力,有长期的使用价值,符合未来的发展趋势。

经济性

平台的设计实施需尽最大可能节省项目投资,设计面向实际,注重实效,坚持实用、性能优良、具有较好的性能价格比,同时在既满足业务需求又考虑后期发展的前提下尽量减少投资,保证前期投资的有效和后期投入的接续,最大限度的保证其继承性和经济性。

使用便利性

平台基于人性化良好的交互操作设计,方便用户操作,即开即用,简约易懂。

稳定性

超高清显示、实时数据与事后的存储数据都要求高稳定性和高可靠性,并在安全体系建设、系统切换等各方面考虑周到、切实可行,建成的系统将安全可靠,稳定性强,把各种可能的风险降至最低。

安全保密性

平台设计的安全性,既要考虑信息资源的充分共享,也考虑了信息的保护和隔离;针对不同信息安全等级提供各个层次的系统控制应用,设置严格的操作权限。

可扩展

平台的设计需具备一定的前瞻性,充分考虑平台升级、功能扩展和维护的可行性,系统采用的各项设备均符合国际通用标准,符合开放性原则支持业务功能二次开发,保证系统的开放性和技术延伸性。

第2章 解决方案与配置

根据我司长期从事会议办公行业设计相关经验及对用户需求的准确理解,我们对智能交互会议平台设计采用如下思路:

海康智能交互会议平台在总体设计中基于效率、协作、安全三大基础要素,同时充分考虑了平台应用的稳定性、集成的有效性、功能扩展性、使用与维护的便利性,针对大中小型不同规模的会议室应用场景提供针对性应用场景方案,有效预见企业未来会发生的变化,凭借着强大的研发资源和高科技信息化技术,打造一个动态地、能适应力不同信息化需求的高效企业。

2.1 系统组网

2.1.1 小型会议室

从观看效果来看,会议平板的尺寸及布局放置,一般根据会议室的大小、人数以及会议室布局因素而定,会议平板的布局经常放置在与会者中心位置,距离地面约1米左右,人与会议平板的距离约4~6倍屏幕的高度,与会者到会议平板的水平视角一般在60度以内,按照每人2m2占用空间考虑,使演讲者与与会者的参与感受达到最佳。

小型会议室会议平板的选择可参照如下进行选型:

30m2的会议室,坐席人数在20人之间,推荐65寸会议平板

40 m2的会议室,坐席人数在40人之间,推荐75寸会议平板,可选移动支架,任意开放的空间均可成为移动办公室;

大于50m2的会议室,坐席人数在40人以上,可搭配使用86寸会议平板。

无论是小组讨论、小型培训、接待少量访客,在有限的办公空间里面小型会议室常发挥很大的作用,参会人员对设备要求简单,容易操作,不希望有限的空间被繁杂的线缆、投影机、书写白板等设备占据很大的空间,无论是公司内部员工还是外部访客,都可以将笔记本电脑、手机、PAD无线投屏至会议平板上展示,同时会议平板提供白板高速书写、灵活批注、文档共享等功能应用,无需学习任何操作、无需安装任何软件,节省会前准备时间让会议更高效!

智能会议平板集成了传统会议室内的投影机、音响、白板、书写笔、电视机、电脑等六大设备功能于一体,致简致美,可搭配OPS、无线投屏器、摄像头、智能笔以及麦克风等配套设备提供双操作系统、无线投屏、远程视频会议等应用功能,为会议室提供舒适的开会环境。

2.1.2 中型/大型会议

中型会议室一般面积在60个平方,50个坐席以上,是日常团队会议、财务培训、创意分享访客接待使用最频繁的场所。为使后座更多人看的更清楚,可搭配激光投影机+会议平板的使用方案,日常高密度的使用需求,要求设备操作简单,即插即用,实现多屏互动。

现代化的大型会议室、多功能厅多用于高层会议、客户接待、员工培训使用,面积在200平方,100人以上坐席,相比一般会议室对于会议设备的要求更高。

大中型会议室通常放置一大一小两块屏,大屏可以是LED全彩屏或着LCD拼接或融合投影设备,便于坐在靠后的与会人员可以看的清楚,小屏则可以使用65寸智能交互会议平板或其他规格尺寸,需要实现智能交互会议平板与LED全彩等显示大屏同屏显示相同内容,或电脑、手机、pad无线投屏至智能会议平板,三屏显示相同内容,高级别的会议要求高质量的内容呈现,智能交互会议平台均采用4K高分辨率显示,4K输入接口、4K输出接口高分辨率的传输可保证高清视频和画面的质量。

绘图1

组网1(LED显示屏整屏分辨率超过4K)

2.1.3 分支机构

海康智能交互会议平台同时提供远程视频会议、协同办公应用,无需搭建专用视频会议网络,采用互联网架构,任何网络均可参加会议;

智能交互会议平台内置云视频会议应用功能,一键召开会议即可实现分支机构、大中型会议室、外出办公人员之间设备的互联互通,无论是分支机构的智能交互会议平台还是的外出办公人员的手机、PAD、笔记本均可通过会议码加入的会议中,通过云视频会议提供屏幕文档共享、异地投屏、书写同步等功能应用,降低差旅沟通成本。

2.2 屏体设计原则可视角度

大屏幕最佳观察视角设计是从人体工程学原理出发,对大屏幕系统的底座高度、水平视角、垂直视角进行人体工程学设计,以获得最佳的观看视角,视觉体验。

设计屏幕最佳位置要遵循以下原则:

1)垂直25度原则

人眼观看某一物体时,视线夹角≤25度时不需要抬头低头动作,为最宜,满足人体工学设计,长时间观看不会造成脊柱疲劳,此时距屏幕的距离可视为最近观看距离,即控制台距屏幕的最近距离。

1. 垂直视角

2)水平视线原则

人眼的水平视线与投影屏幕垂直可获得最佳的屏幕观看效果,对于拼接大屏以最底一层屏幕的中位线作为基准。人体坐姿水平视线的高度一般为1.28米左右,让拼接大屏最底一层屏幕的中位线距地面尽量接近这个高度为宜。

2. 水平视线原则

3)人眼水平视角

人在头和身体保持不动的情况下,双眼水平视角123°也就是说屏幕到达人的角度<123°,人无需转头或转身即可看到全屏。一般情况下按照120°进行设计。

大屏系统遵循以上原则,所计算出的大屏底座高度及操作台与屏幕的距离,符合人体工程学设计,让客户有最舒适的观看角度、最佳的观看效果。

2.3 系统优势和特点

开放的平台架构

智能交互会议平台配置安卓6.0操作系统,可选OPS模块,提供双操作系统应用,系统的兼容性更高,运行效率更高!

全高清显示,完美视觉体验

智能交互会议平台均采用4K显示屏A规面板,4K输入及4K输出接口,身临其境提供全高清显示应用!

无线投屏,远程操控

无延时音视频无线传输,无线投屏器一键投屏,笔记本电脑可轻松将内容投屏至智能交互会议平台,且会议平板可反向控制PC端;支持手机、PAD平板互动,实现大小屏互动控制!

提供局域网无线投屏应用,解决所有员工的投屏显示问题,台式机亦可以实现远程投屏,无需带电脑!

完善的应用功能

支持本地或远程桌面任意书写和批注支持高清视频会议、远程屏幕共享,更高效的远程协同办公体验,远在天边,近若眼前。

高安全性

独有双网口设计,内置路由功能,布线简单且系统可靠性更高!


第3章 业务功能

智能会议交互平台涵盖了电子白板、无线投屏、远程会议、扫码分享、4K高清显示、多屏显示、分屏应用等功能,便携的移动滚轮支架,让任意地点都可以成为会议的空间,不再受时间、地点、空间的限制,节省会议准备时间,让会议更高效!

智能交互会议平台客户端软件主界面采用简约UI设计,主界面页面5个核心功能图图标ICON,根据用户的不同使用习惯长按功能图标,可将桌面应用程序拖动到某一功能图标位置,可自定义更改替换主页面的核心功能图标,隐藏琐碎的功能菜单,确保界面简洁,核心应用功能一步到达!


智能交互会议平板四大核心应用功能,提供高效的智能办公应用解决方案:

3.1 白板书写

3.1.1 超清显示、高速书写

会议的过程中,无论是PPT文档内容的展示,还是会议讨论创意迸发的过程中,均需要创意构思内容的及时呈现,而传统的会议过程中,我们耗费了很多时间在准备和搬运会议用品、寻找会议空间这些繁琐的过程。

海康智能交互会议平台能够满足投影仪、音响、白板、电脑多台设备功能需求于一体,让会议设备变得更精简,提升会议质量。

4K超清显示、细腻呈现

智能交互会议平板采用4K超高清画质显示,内容细致清晰呈现,专业防眩光设计,强光下屏幕亦清晰可见,莫氏7级特殊钢化玻璃,防污防刮、抗指纹,双频WiFi双发双收,OPS插拔设计,兼具双操作系统。

1.超清显示

无限空间、自由发挥

平板可实时存储书写记录内容,无需停留保存每页内容,书写背景颜色、网格均可自定义设置,可通过缩略图形式直观展示每页内容,任意滑动,一键调用!

通过多指头拖拽、漫游、双指缩放等手势操作可移动书写版面,扩大书写区域,亦可将白板局部任意放大缩小,并添加页面,让书写不再受限!

2.手势操作

3.1.2 畅快淋漓、锋芒毕露

采用1mm高精度书写,支持手写或笔写,提供笔锋书写模式,让书写的字迹的天骨遒美、逸趣霭然,提供真实流畅、挥洒自如的书写体验!自定义选择书写笔的颜色及粗细程度,彰显各人独特的风格,让晨会的沟通变得更生动!。

多人书写、默契协作,支持最多20人同时书写,任意想法均可肆意表达,实现高效多人协作。

3.高精度书写

3.1.3 扫码带走、一键分享

所有书写批注内容均可生成的二维码,通过手机/pad移动终端扫码即可分享或通过邮件发送,不再浪费时间在记笔记上,集中精力于会议内容,提高效率。

4扫码分享、邮件转发

3.2 投屏分享

3.2.1 无线投屏、摆脱“有线”束缚

无线投屏解决了会议室各种线缆的接线问题,投屏器即插即用,手指轻轻一按,电脑画面即可无线传屏,方便快捷。在影像显示的基础上,增加了反向控制的功能,操作会议平板即可实现对投屏电脑的控制。海康威视智能会议

无线投屏解决了会议室各种线缆的接线问题,投屏器即插即用,手指轻轻一按,电脑画面即可无线传屏,方便快捷。在影像显示的基础上,增加了反向控制的功能,操作会议平板即可实现对投屏电脑的控制。海康威视智能会议平板还支持与移动设备(手机、Pad)的无线互联,点击APP应用软件,即可轻松实现实时投屏共享。

5.无线投屏 镜像控制

3.2.2 灵活批注、激发无限思维

PPT、Word、EXCEL、图片、视频等各类多媒体文档在展示的过程中,任意一个通道均可以随时批注书写,以数字化方式存储,防止内容丢失,通过手部轻扫的动作快速清楚部分内容或全部内容,板擦的大小根据手掌接触面积的大小自动调节。

为便于PPT的演示操作,同时提供PPT批注跟随功能,上下翻页、批注内容保存,方便快捷。

4.灵活批注、手势擦除

3.2.3 镜像控制、近在眼前

会议商讨的过程中,坐在远处座位的与会人员在发表自己意见的过程中,需要在演示的文稿上进行增加批注,方便交流沟通时,可通过镜像控制功能,在手机上即可直接进行批注操作,无需寻找白板及书写笔,即可进行高效的沟通,因视力或距离原因而看不清大屏的与会人员,亦不用因此而困扰,通过手机、PAD等移动终端连至智能交互会议平台上,可在自己的手机上同步观看相同内容,支持不少于6路移动终端同时观看,无线传输最远距离可达15米。

6.手机\PAD镜像控制

3.2.4 分屏展示、同步演示

智能交互会议平台提供四分屏同屏展示应用,可将会议室内的四台笔记本内容同时投屏至智能交互会议平台上,让不同的展示方案轻松对比,更直观的呈现!

7./二分屏展示

在给客户在讲解产品相关的PPT的过程时,为了让客户看到实际的操作效果,安装在手机或PAD中的APP软件可同步进行演示,开启智能交互会议平台分屏功能,即可实现分屏同时展示电脑PPT及APP同步演示内容,或通过同事配合手机实时直播将产品实际操作过程实时同步直播到会议平板上,最多支持四画面同时投屏,实现方案的轻松对比展示!

3.2.5 远程展示、安全可靠

对有较高的信息安全需求时,会议的过程中需要用到企业内部员工内部相关数据时,针对无笔记本员工,智能交互会议平台可通过管理软件可一键搜索到内部对应人员台式电脑,进行远程文档展示,无需进行U盘拷贝,确保文件安全性更有保障!

8.远程文档展示

3.2.6 多屏互动、互联视界

大型会议室、培训室使用的过程中,为照顾坐在后面的与会人员可以看清屏幕的显示内容,会议室一般可按照面积配置大的LED全彩屏显示屏(或LCD拼接屏\激光融合投影),提供智能交互会议平板与拼接显示大屏、笔记本电脑、手机、PAD多屏互动显示相同内容,智能交互会议平板书写、批注内容均可实现多屏实时同步显示,让显示更具特色、互联视界,动享天下!

大型培训室、新闻发布厅可配置多台会议平板,支持屏幕群组功能,多台会议平板连入同一个局域网中,支持多台会议平板显示1台会议平板画面或1台笔记本电脑画面。

10.多屏互动 互联视界

一键式操作

针对传统的显示控制系统存在拼控器、矩阵等设备需要专业的操作软件,问题节点多,容易出故障,排查困难的现状,海康威视提供针对LED显示屏在4K分辨率以内提供首创4K发送卡应用方案,提供4K 60Hz分辨率自适应、屏幕拼接、wifi、遥控\键盘PAD控制等应用功能。

屏幕亮度调节、色彩调节、信号切换无需通过学习专业的软件操作,屏幕亮度过高太刺眼了、色彩调节都可以通过遥控器进行直观便捷的调节,让LED全彩屏的调试设置不再神秘复杂,输入源信号无论是会议平板还是接入的其他信号源通过遥控器及时的实现信号的任意切换。同时提供OSD菜单可以各个应用功能进行灵活的选择。

11.遥控器控制

3.3 远程会商

为实现异地远程沟通,海康威视智能会议平台支持接入主流第三方远程视频会议系统,支持搭载多种远程视频会议软硬件进行高清音视频会议,助您轻松开启远程会议,无论何时何地,畅快沟通心中所想,实现远程协作。

14.远程会商

3.4 多功能应用

3.4.1 高效小工具、快人一步

图形识别:手绘各类图形自动识别为圆形、三角形、多变形等,让流程绘制变得轻松简单,图形绘制工具同时提供直线、圆、长方形等常用形状的选择。

便签:任意界面上拉即可将便签划出,随时记录一闪而逝的灵感。

倒计时:会议前打开计时器,可设置本场会议的时间,点击开始,倒计时开始计时,可实时提醒会议的剩余的时间。

手势球:常用功能通过悬浮于界面的手势球可快速调出所需应用功能。

批注悬浮:悬浮于界面的批注小工具,随时等待你的碰触,无论何时你想要、它都在,你想它在的任何地方。

侧拉中控:系统间的无缝切换、接入的不通过HDMIVGA的任意通道,点开中控,均可以任意切换。

3.4.2 欢迎词展示

重要来宾接待时,曾经通过拉横幅的方式来表达欢迎之意,相当耗费人力、财力、时间等资源,现在,智能交互会议平台提供欢迎词模板,选择合适的模板,快速输入欢迎词,更改背景和音乐,同步在会议平板和大屏上显示,迎宾展示快捷方便!

  图12.迎宾展示

3.4.3 企业文化宣传、形象展示

企业文化宣传通过magic秀软件以历史轨迹的方式或3D旋转炫酷展示总行和各网点单位的员工典型事迹和精神风貌,彰显员工风采,传递正能量,对外展示的过程中,亦可辅助书写、圈选批注,业务相关手机信用卡APP也可无线投屏至会议平板上同步操作演示,辅助业务员讲解更到位、更新颖,提升专业形象的同时提高销售成功率。

13.历史轨迹呈现

3.4.4 云直播应用

重要活动现场或总部重要通知,提供直播现场应用服务,各分中心无论是会议平板显示终端,还是移动手机终端均可通过直播间观看现场直播,进去直播间可通过关注公众号或者报名观看、或直播链接进入,主播可在直播间进行语音、图文直播,不限直播流量,直播过程中其他各地分中心观看员工均可通过弹幕聊天、评论、并可通过社交平台一键分享,支持多个平台转推,可将直播信号转推至第三方直播平台。单张卡可为企业账号提供2000路并发,最高支持20个直播间创建。


15.云直播应用

3.4.5 灵活的功能扩展

支持办公系统OA对接定制,更智慧、安全的办公环境;支持远程升级,实时获取最新的功能和应用,人脸签到、语音转文字,书写转文本,会议记录自动分发等未来新鲜功能实时更新。

第4章 设备介绍

4.1 智能交互会议平台

4.1.1 产品简介

海康威视智能交互会议平台集电脑、投影仪、电子白板、音响、摄像头(选配)、高清电视、广告机等设备功能于一体,具备书写、批注、多屏互动、远程视频(选配)等功能,融合4K高清显示、红外触控、人机交互、多媒体信息处理和网络传输等多项技术。

智能交互会议平台主要适用于各种类型办公室、会议室、多媒体教室、展馆、展厅、医疗会诊、培训辅导、活动教育中心以及远程视频会议。


4.1.2 功能特性

超高清显示,支持最大分辨率3840 × 2160输入信号。

支持20点超精细书写,可识别1 mm直径书写笔。

内置无线WIFI,无需任何连线,可以实现无线投屏。

内置会议白板软件,支持书写批注,扫码分享。

支持屏幕显示环通输出。

内置多种音视频接口,方便各种设备接入。

内置网络交换芯片,无需外接交换机。

内置Android系统,应用丰富。

兼容OPS/OPS-C设备,可以实现内置系统无缝切换。

铝型材外框,超薄设计,美观大方。

4.1.3 技术参数

4.2 移动支架

海康威视移动支架精选冷轧板,非凡工艺质感,采用有序走线设计,稳固双立柱,一体式的大底座,多用途托盘,360°转向滚轮可任意移动,调节简单只需按下连接碰珠即可上下调节高度。

4.3 投屏器

海康威视无线投屏器,支持将Windows、Mac等不同系统终端上当前的操作内容即时同步地显示到海康威视会议平板上,并支持双向控制,无需连接线缆,免配置,免安装,自动连接,操作便捷。

免配置,免安装,自动连接

USB接口即插即用

支持 Windows,Mac

WiFi 2.4G/5G 双频

1080P 30fps

超低功耗

配合海康威视会议平板实现一键投屏

4.4 OPS

智能交互会议平板OPS系列按照采用(Open Pluggable Specifications 开放式可插拔规范)标准设计,是X86架构的迷你PC主机,采用intel处理器,配有内存、硬盘、多种输入输出接口。OPS主机和交互会议平板通过OPS标准的80pin接口插拔式安装,可根据具体硬件配置需求灵活选用OPS主机。

采用第六代第七代 Intel® Skylake_U/Kabylake_U Core i5 处理器

标配 Intel® HD Graphics 4600集成显卡,支持 H.265,支持4K分辨率

支持MSATA系统盘,快速启动,一键还原,增强用户体验

支持2个 USB 3.0 端口, 2个 USB 2.0 端口,1HDMI端口

双天线802.11a/b/g/n 3T3R MIMO Wi-Fi 支持高速无线传输

第5章 施工方案

5.1 实体墙壁挂安装

1)墙体评估:评估现场墙体是否为承重墙,如果不是需要先对墙体进行加固处理,以保证能够承受屏体的重量(屏体重量通常小于等于150Kg);

2)打膨胀螺钉:根据挂架上的孔位尺寸,在所要安装墙体区域内标记螺钉孔位,打好膨胀螺钉;

3)安装支架:将壁挂支架固定在打好的螺钉孔位上;

4)壁挂支架可左右移动,为方便售后维护,建议在交互会议平板两侧各预留出不小于6 cm空间,或单侧预留距离不小于12 cm;交互会议平板上下各预留不小于5 cm空间。


5)OPS模块安装:根据实际情况而定,带有OPS模块的设备需要先将OPS模块安装在屏体后方相应的位置上(注意安装的时候OPS的风扇朝外);

5)线缆连接:连接好线缆(电源线);

6)固定屏体:将安装好的屏体(带有OPS模块)悬挂在壁挂支架上,确保安装稳固;

5.2 移动支架安装

1)OPS模块安装:根据实际情况而定,带有OPS模块的设备需要先将OPS模块安装在屏体后方相应的位置上(注意安装的时候OPS的风扇朝外);

2)线缆连接:连接好线缆(电源线);

3)固定屏体:将安装好的屏体(带有OPS模块)悬挂在移动支架上,确保安装稳固;

5.3 屏幕尺寸建议

确定屏幕合适的尺寸和位置也是设计过程中的关键部分,不同的场景在使用和观看方面均有特定的需求,如何选择屏幕的最佳图像尺寸、最远和最近观看者的位置?针对会议室我们将提供一套计算公式科学的定制满足应用需求。

图像高度IH = FV(最远观看距离)/(200×3%),(IH图像高度、%EH元素高度百分比,200是敏度因子)。

敏度因子是我们辨别图像中物体的能力有关,对于会议室、培训室等环境来说根据显示的内容做基本的决策数值为200,而对于医学影像、电气原理图能够看清细节的做出正确决定时其数值要求为3438。

3%是元素高度百分比,关于整个图像元素高度的元素高度,决定远离屏幕的观看者可理解屏幕上的信息,通过制定最小元素高度百分比,可确保所有观看者都可以找到他们需要看到的任何文字或者符号。2%EH通常会议室已满足,3%议室推荐设置。

最远观看距离(FV):观看者位于距离视角区域所定义的屏幕最远观看距离,FV=IH×3%×200。



最近观看距离(CV):显示图像与观看者之间的水平距离,CV=(IH+IO)×1.732;(IH图像高度,IO图像偏移),IO图像偏移是指地板到图像的高度与观看高度之间的差值,与会者坐着的观看高度为1.2m左右,站着的观看高度在1.5m左右,图像的底部高于观看高度,则为正数,图像底部低于观看高度则为负数。



决定观看者体验的另一关键因素是视角,良好的观看区域可让所以的与会者均能看到显示内容了解必要的信息,根据DISCAS规定,任何观看位置不应超过所显示图像任何部分的60度。

图像宽度IW=6×VF-CV; VF=IH+IO;  CV(最近观看距离)=VF×1.732。

第6章 应用案例

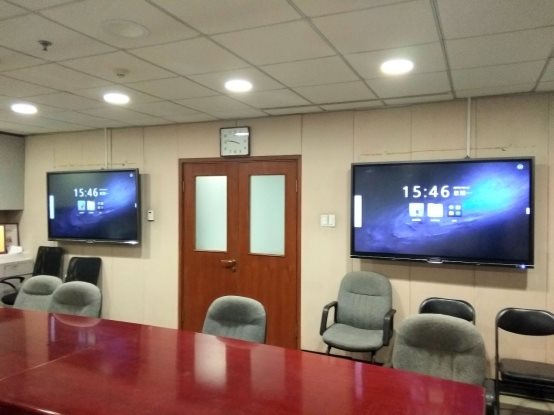

6.1 北京中国建设银行总行


中国建设银行成立于1954年10月1日总行位于北京金融大街25号是中央管理的大型国有银行,也是中国四大银行之一。

建行总行会议接待室常用于客户接待、会议讨论、员工培训应用,会议室未改造前,企业宣传和重要客户迎宾采用较为传统的易拉宝、海报、横幅等方式,展示形式单一,无法立体、生动、准确的表达和解读信息,且对于紧急消息的发布效率低、时效差!会议内容展现采用传统的投影机方案,会议开始前需要确认投影的亮度、准备书写笔、板擦、电脑与投影机的接口是否匹配等内容,相对比较琐碎,影响会议的效率!

为解决上述问题,海康威视为建行总行提供会议室应用场景下的整体应用方案。

海康威视为总行接待会议室提供信息化展示的应用场景方案是怎样的呢?

品牌展示窗口,会议室的会议平板平常时候用于播放银行的创建历程、改革发展历程、健全机制、系统建设成果等内容,作为品牌窗口对外全面展示企业的文化,及企业发展实力等,为希望了解企业的客户提供直观便捷的渠道!

迎宾展示窗口,在接待重要来宾时,曾经,是通过拉横幅的方式来表达有朋自远方来不亦乐乎,然此种方式确也是相当耗费人力、财力、时间等资源;现在,会议平板提供风格多样的欢迎词展示模板,一键输入欢迎词,背景音乐每次都可以根据不同来宾自定义,相当快捷方便!

动态发布窗口,对内,平板同时用于展示分行支行和基层网点各单位的典型事迹和精神风貌,彰显员工风采,传递正能量,是企业新闻、消息通知快速传播的窗口!

交互会议平台,会议室同时还常用于员工的培训组织、业务场景讲解等场景,会议平板同时提供无线投屏、白板书写、扫码分享电子笔记、大小屏互动等应用,告别枯燥的讲解模式,提升沟通体验与培训效果!

一台设备解决多种应用场景下的困扰,构建会议室应用场景下高效、易用的新型多机合一的智能交互会议平台!

6.2 临沂市河东区沂州古城智能化建设项目

临沂古城项目位于河东区南京路以北智圣路以西,是河东区发力“三引一促”招商引资的重点项目,目前投资过百亿的临沂古城项目正在重建中,为给客户了解古城项目建设施工的实况及工地建设规划和进度,海康威视携手开发单位在服务站点及地产公司搭建了一套智能交互会议平台,以历史轨迹的炫酷的呈现方式介绍古城“一心、两轴、两带、六区”的理念及规划,提升客户提升洞察能力,为用户提供场景化获客延伸和营销方式扩展提供了新一代应用解决方案!

古城施工实况——环顾全景 洞悉细节

在会议平板上可实现视频监控的远程查看,施工现场作业、施工动态和进度通过AR球机监控全景视频一目了然,支持手指触控操作AR设备的预览和场景的切换,预览监控画面中同时提供AR标签显示,用于标记古城施工现场不同区域的沂州府衙、沂州搭等标志性建筑,虚拟标签与监控实景的完美结合提供给客户和观众更直观的展现,让客户对古城建设的图景更加了然于心!

临沂文化展示——新颖交互式体验  助力营销

古城以临沂文化为灵魂,按照产城融合、文旅融合、商旅融合、古今融合规划原则将各个宣传视频、图片等内容以历史轨迹的方式在会议平板上一一呈现,业务讲解员滑动触控点击即可选择想要呈现的内容全屏放大展示,讲解过程中还可辅助书写、圈选批注,业务相关手机APP也可无线投屏至会议平板上显示,辅助业务员讲解更到位、更新颖,提升专业形象的同时提高销售成功率,客户和观众亦无需通过笔记或拍照记录关注信息,拿出手机扫一扫二维码即可将展示内容带走并一键分享给其他人,无纸化宣传更环保、更节省客户的时间!

现场游戏互动——引流驻足

游戏、大转盘抽奖往往可以吸引更多的顾客驻足停留,平板同时可安装各类应用小游戏,增加观众、客户的交互式体验感和回头率,提高观众参与的积极性,提升古城工地售楼处的服务质量!

针对古城开发单位售楼处信息展示应用难题,海康威视智能交互会议平台改造古城服务站点,让古城服务站点的数字化营销体验达到最佳,以“设计+体验”的商用显示终端场景打造让站点的服务更精准,开始被越来越多的客户所喜爱,而其中,海康威视商用显示无疑是最佳的选择方案!
